VÙNG YÊN TĨNH (QUIET ZONE) TRONG MÃ VẠCH LÀ GÌ?

Trong mọi hệ thống nhận diện tự động, mã vạch đóng vai trò như “ngôn ngữ chung” của dữ liệu. Dù được in trên hộp hàng, bao bì sản phẩm hay pallet trong kho, các dòng mã vạch đều được thiết kế để máy quét có thể đọc chính xác thông tin chỉ trong tích tắc. Tuy nhiên, không phải cứ in mã vạch rõ nét là có thể quét được. Một trong những nguyên nhân khiến máy quét không đọc được mã vạch dù in đúng chuẩn định dạng lại đến từ một yếu tố ít ai để ý, đó là vùng yên tĩnh (Quiet Zone).

Vùng yên tĩnh là khoảng trắng xung quanh mã vạch, không chứa bất kỳ ký tự, hình ảnh hay đường viền nào. Nghe có vẻ đơn giản, nhưng trong tiêu chuẩn in mã vạch quốc tế, vùng này giữ vai trò quan trọng như “khung an toàn”, giúp thiết bị quét phân biệt đâu là vùng dữ liệu, đâu là phần nền.

Hãy cùng Hà Phan tìm hiểu rõ hơn về vùng yên tĩnh trong mã vạch, nguyên lý hoạt động, vai trò, và lý do tại sao “một khoảng trống nhỏ” lại ảnh hưởng đến cả hệ thống vận hành lớn.

Vùng yên tĩnh (Quiet Zone) là gì và vì sao lại quan trọng?

Vùng yên tĩnh (Quiet Zone) là phần khoảng trắng bắt buộc nằm xung quanh mã vạch – giúp tách biệt mã vạch với các yếu tố khác trên tem hoặc bề mặt in. Đây là vùng mà máy quét không được nhận diện bất kỳ tín hiệu nào, nhằm xác định chính xác điểm bắt đầu và kết thúc của mã vạch.

Có thể hiểu, nếu mã vạch là câu nói, thì vùng yên tĩnh chính là khoảng lặng trước và sau câu, giúp máy quét “nghe hiểu” thông tin mà không bị nhiễu.

Cấu trúc vùng yên tĩnh (Quiet Zone)

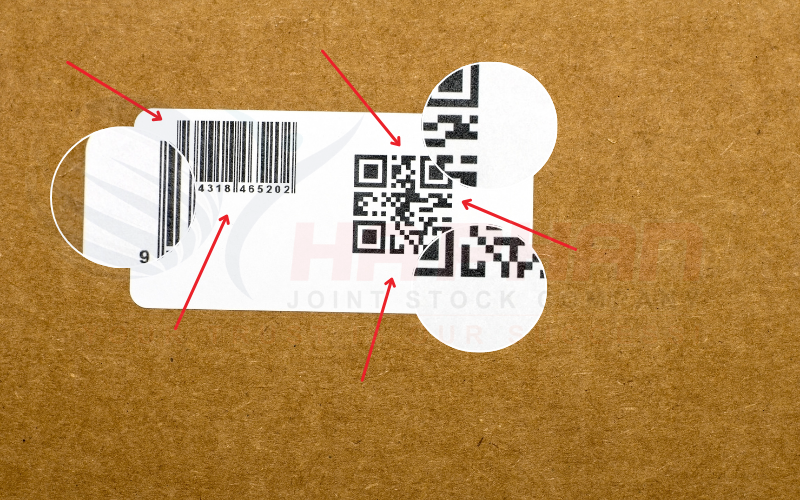

Tùy vào loại mã vạch, vùng yên tĩnh có hình dạng và vị trí khác nhau:

• Đối với mã vạch 1D (EAN-13, UPC, Code 128, Code 39) → vùng yên tĩnh nằm ở bên trái và bên phải của mã.
• Đối với mã vạch 2D (QR Code, DataMatrix) → vùng yên tĩnh bao quanh toàn bộ mã, tạo thành một khung trắng liền mạch.

Kích thước vùng yên tĩnh tiêu chuẩn

Theo quy định của các tổ chức mã vạch quốc tế như GS1 và ISO/IEC 15416, kích thước vùng yên tĩnh được xác định dựa trên độ rộng của phần tử nhỏ nhất trong mã (X-dimension).

(*) X-dimension là độ rộng của vạch nhỏ nhất trong mã – yếu tố cơ bản quyết định tỷ lệ và mật độ dữ liệu trong mã vạch.

Cách máy quét “hiểu” vùng yên tĩnh

Khi chiếu tia sáng lên mã vạch, máy quét ghi nhận phản xạ ánh sáng từ các vạch đen và trắng để giải mã thành chuỗi dữ liệu số.

Nếu không có vùng yên tĩnh rõ ràng, máy quét sẽ không biết đâu là điểm bắt đầu hoặc kết thúc của dữ liệu, khiến quá trình đọc bị sai lệch hoặc không thể nhận dạng.

Ví dụ:

Nếu mã EAN-13 dán quá sát mép bao bì, tia quét có thể nhận nhầm nền bao bì hoặc viền hộp là một phần của mã → dẫn đến “đọc sai số”.

Hoặc nếu in chồng mã vạch lên hình ảnh, màu nền, máy quét sẽ không xác định được ranh giới mã, gây ra lỗi “No Read” (không đọc được).

Vai trò của vùng yên tĩnh trong hệ thống nhận dạng mã vạch

Xác định ranh giới dữ liệu

Vùng yên tĩnh chính là “điểm neo” giúp máy quét xác định đâu là phần dữ liệu thực tế của mã vạch. Không có vùng trắng này, tia quét sẽ đọc lẫn tín hiệu từ nền hoặc các phần in khác, làm mất cấu trúc mã và dẫn đến kết quả sai lệch.

Trong công nghiệp, đặc biệt là dây chuyền đóng gói tự động, việc thiếu vùng yên tĩnh có thể khiến hệ thống không nhận hàng, dừng băng tải hoặc phải kiểm tra thủ công.

Ngăn nhiễu quang học

Màu sắc, hình ảnh hoặc chữ in gần mã có thể gây nhiễu phản xạ ánh sáng của tia quét. Vùng yên tĩnh hoạt động như một “vùng cách ly ánh sáng”, đảm bảo rằng máy chỉ đọc dữ liệu từ vùng vạch đen – trắng chuẩn, không bị ảnh hưởng bởi các chi tiết xung quanh.

Nâng cao độ chính xác và tốc độ quét

Một mã vạch được in đúng chuẩn, có đủ vùng yên tĩnh, giúp máy quét xử lý nhanh và chính xác hơn, đặc biệt khi quét ở tốc độ cao (như trong kho logistics, dây chuyền sản xuất, hoặc cổng kiểm hàng).

Ngược lại, mã vạch không có vùng yên tĩnh rõ ràng sẽ khiến máy phải quét lại nhiều lần, gây chậm trễ và giảm năng suất.

Đảm bảo tuân thủ tiêu chuẩn quốc tế

Theo ISO/IEC 15416, 15420 và hệ thống GS1, vùng yên tĩnh là một trong các yếu tố bắt buộc khi đánh giá chất lượng mã vạch.

Nếu vùng yên tĩnh không đạt chuẩn, mã có thể bị xếp hạng thấp (grade C, D) hoặc bị từ chối trong hệ thống bán lẻ, xuất nhập khẩu quốc tế. Điều này đặc biệt quan trọng với hàng hóa xuất khẩu, khi mã EAN-13 hoặc GS1-128 phải đạt chuẩn quốc tế để quét được tại các quốc gia khác.

Những lỗi thường gặp liên quan đến vùng yên tĩnh

Cách đảm bảo vùng yên tĩnh đạt chuẩn khi in mã vạch

• Chừa khoảng trắng hợp lý khi thiết kế: Luôn chừa ít nhất 2,5–4 mm vùng trắng mỗi bên đối với mã 1D, hoặc vùng trắng bao quanh toàn bộ mã đối với mã 2D.
• Tránh chồng chéo với phần chữ hoặc hình nền: Không in mã vạch lên vùng có hoa văn, màu đậm hoặc chữ – kể cả khi phần vạch vẫn nhìn rõ bằng mắt.
• Sử dụng phần mềm thiết kế chuyên dụng: Các phần mềm in mã vạch như BarTender, NiceLabel, Zebra Designer cho phép tự động tạo vùng yên tĩnh chuẩn ISO, giúp giảm sai sót khi in hàng loạt.
• Kiểm tra bằng thiết bị đo chất lượng mã (Barcode Verifier): Trước khi in số lượng lớn, doanh nghiệp nên dùng thiết bị kiểm định mã vạch để đo độ phản quang, tỷ lệ vùng trắng và chất lượng in. Điều này đảm bảo mã vạch đạt tiêu chuẩn quốc tế trước khi xuất xưởng.

Kết luận

Dù chỉ chiếm một khoảng nhỏ trên nhãn, vùng yên tĩnh (Quiet Zone) lại là yếu tố bắt buộc và mang tính quyết định trong độ chính xác khi quét mã vạch.

Nó giúp máy quét phân biệt ranh giới mã, tránh nhiễu, tăng tốc độ đọc và đảm bảo tính tương thích toàn cầu.

Một mã vạch đẹp chưa chắc là mã vạch “đọc được” – nếu không tuân thủ đúng nguyên tắc về vùng yên tĩnh. Do đó, khi thiết kế và in ấn tem nhãn, doanh nghiệp cần phối hợp giữa phần mềm thiết kế – thiết bị in – máy quét – kỹ thuật kiểm tra chất lượng, để đảm bảo mỗi mã vạch đều đạt chuẩn ngay từ đầu.
